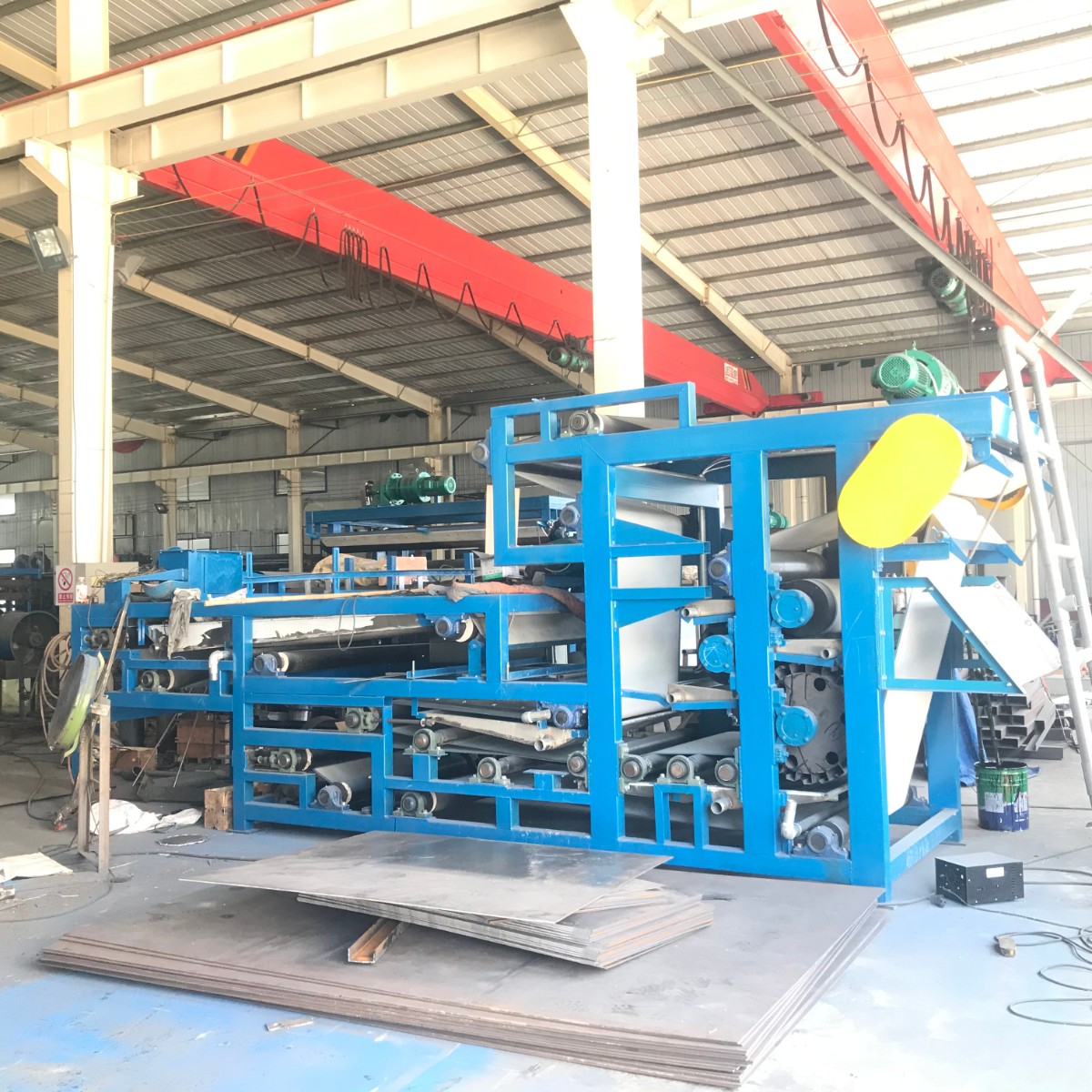

泥浆处理压滤机

1,主要应用于未经浓缩污泥的处理,具有浓缩脱水的双重功能,节省土建投资,如用于浓缩后的污泥脱水,处理量比单纯压榨脱水有明显提高,脱水效果更佳；

2,分别采用不同孔隙的浓缩段滤带和压榨段滤带,且采用不同线速,优化了固液分离时间.

3,可用滤液冲洗滤带,节省运行费用.

4,设备连续运行,无级调速.

5,滤带自动纠偏,（采用气动反馈单侧自动纠偏）滤带气动张紧,张力自动调整.

6,操作简单,运行平稳,维修方便.

二、泥浆处理压滤机组成结构：

1,机架：带式压滤机机架主要用来支撑及固定压榨辊系及其它各部件.

2,压榨辊系：是由直径由大到小顺序排列的辊筒组成.污泥被上,下滤带夹持,依次经过压榨辊时,在滤带张力作用下形成一由小到大的压力梯度,使污泥在脱水过程中所受的压榨力不断增高,污泥中水份逐渐脱除.

3,重力区脱水装置：主要由重力区托架,料槽组成.絮凝后的物料在重力区脱去大量水份,流动性变差,为以后的挤压脱水创造条件.

4,楔形区脱水装置：由上下滤带所形成的楔形区对所夹持物料施加挤压力,进行预压脱水,以满足压榨脱水段对物料含液量及流动性的要求.

5,滤带：是带式压榨过滤机的主要组成部分,污泥的固相与液相的分离过程均以上,下滤带为过滤介质,在上,下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力.

6,滤带调整装置：由执行部件：气缸,调整辊信号反气压,电气系统组成.其作用是调整由于滤带张力不均,辊筒安装误差,加料不均等多种原因所造成的滤带跑偏,从而保证带式压榨过滤机的连续性和稳定性.

7,滤带清洗装置：由喷淋器,清洗水接液盒和清洗罩等组成.当滤带行走时,连续经过清洗装置,受喷淋器喷出的压力水冲击,残留在滤带上的物料在压力水作用下与滤带脱离,使滤带再生,为下一个脱水过程做准备.

8,滤带张紧装置：由张紧缸,张紧辊及同步机构组成,其作用是将滤带张紧,并为压榨脱水的压榨力的生产提供必要的张力条件,其张力大小的调节可通过调节气压系统的张紧缸的气压来实现.

9,卸料装置：其作用是将脱水后的滤饼与滤带剥离,达到卸料的目的.

10,传动装置：由电机,减速机,齿轮传动机构等组成,它是滤带行走的动力来源,并能够通过调节减速机转速,满足工艺上不同带速的要求.

11,气压系统：该系统主要是由动力源（储气罐,电机,气泵等）,执行元器件（气缸）及气压控制元件（包括压力继电器,压力流量及方向控制阀）等组成.通过气压控制元件,控制空气压力,流量及方向,保证气压执行元件具有一定的推力和速度,并按预定程序正常地进行工作.是完成滤带张紧,调整操作的动力来源.
